鋼鉄ケーブル吊り橋
Created with Pixso. プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置

ブランド名: EVERCROSS
モデル番号: COMPACT-200; COMPACT-100; CHINA 321 ; PB 100; LSB; GWD; DELTA; 450,など
MOQ: 交渉
Price: 1000USD ~ 2000USD Per ton
配達時間: 交渉
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
詳細情報
起源の場所:
中国
証明:
CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc
製品名:
鋼鉄ケーブル吊り橋
材料:
鉄鋼
スパン:
大幅な範囲
タイプ:
吊り橋
使用:
重荷 鉄道 交通
デッキ材料:
鉄筋コンクリート
パッケージの詳細:
詳細な順序に従って
ハイライト:

前作の吊り橋

,

吊りつくり鋼筋ロープブリッジ

,

急速な勃起の吊り橋

製品の説明
プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置
属性 価値
製品名 鋼鉄ケーブル吊り橋
材料 鉄鋼
スパン 大幅な範囲
タイプ 吊り橋
使用 重荷 鉄道 交通
デッキ材料 鉄筋コンクリート

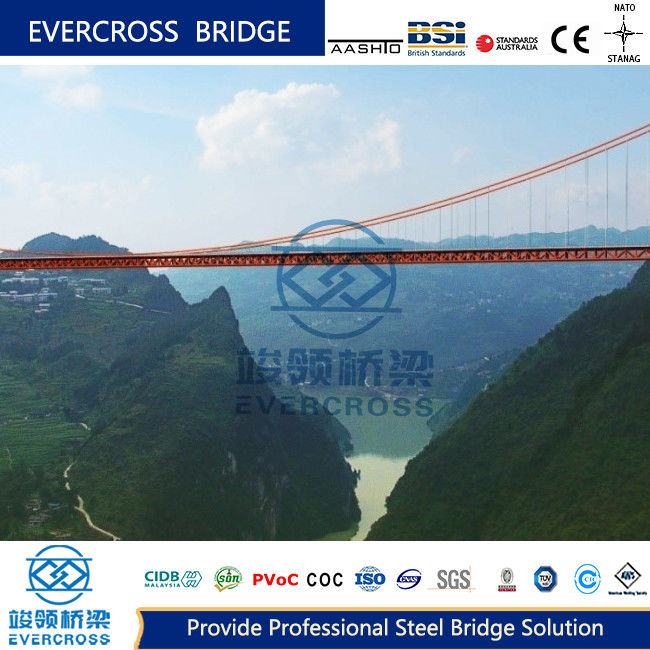

鉄ケーブル吊り橋の概要

鋼筋ケーブル懸垂橋は,ケーブルと梁構造の両方のストレスの特徴を組み合わせて,メインケーブルと硬化した梁から構成された柔軟な懸垂組合せシステムです.橋塔からなるメインケーブル,スリング,硬化梁,アンカー,セール部品.長さは1000m以上のほとんどの橋は吊り橋構造を使用します.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 0
構造構成要素

吊り橋システムには,従来の垂直スリングと英語の斜斜スリングの2つのスリング配置があります.硬化された鉄箱梁の設計は,重量と構造的ダッピング値を減らす傾斜型スリングは振動エネルギーの減衰を向上させますが,垂直型スリングは疲労強度が優れているため,より一般的に使用されます.

負荷特性

荷物 の 路線 は,スリング から ケーブル,それから アンカー,ピア,塔 に 伝達 さ れ ます.本線 と 硬い 梁 の 両方 は 荷物 を 担う 責任 を 共有 し て い ます.メインケーブルは,主要な負荷を負う部品として機能します橋の性能に直接影響する変形.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 1
主要な要素
  • メインケーブル:ロープまたは並列ロープ束の構成で利用可能な主要な負荷担い要素
  • ブリッジタワー垂直負荷抵抗構造 硬い,柔らかい,揺れる柱の設計で利用可能
  • 硬化線:車両の安定性を保証する二次構造物 鉄筋,箱,複合材料の設計
  • スリング:硬直線を主ケーブルに接続する力伝送部品
  • アンカー:基礎に主ケーブルを固定する構造
プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 2
硬化梁の種類

複数の構成で利用可能. 鉄筋梁,鉄箱梁,コンクリート梁,鉄筋コンクリート複合梁など.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 3
固定装置

地上アンカー式吊り橋は重力またはトンネルアンカーシステムを使用する.地質条件が許容する場合にはトンネルアンカーでコンクリートの大幅な節約が可能である.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 4
鋼筋ケーブル吊り橋の分類
吊り上げスパンによって

シングルスパン,3スパン,4スパン,5スパンで入手可能.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 5
メインケーブルアンカーによって

固定固定装置は,基礎構造に緊張を伝達し,自己固定装置は,固化梁にストレスを直接伝達する.

プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 6
建設プロセス

吊り橋の建設順序には:アンカー基盤の建設,アンカー設置,橋塔の基礎作業,塔の設置,メインケーブルの設置,硬い梁組橋のデッキの建設です

保護設計
コンクリート構造の保護
  • コンクリートの保護層の厚さ増加
  • 高性能耐久性のあるコンクリート
  • 保護用コーティングと密封剤
  • 強化された補強材料とコーティング
  • カソド保護システム
鋼鉄構造の保護
  • 先進的な塗料塗装システム
  • 熱噴霧用亜鉛/アルミ合金コーティング
  • 耐天候鋼の用途
  • 環境管理対策
申請
  • 川を渡る場所:環境への影響を最小限に抑え,広い水路を効率的に横切る
  • バレー・クロス:難しい地形を直接接続する
利点
  • 優れた長距離能力 (1000m+)
  • 優れた地震性能
  • 軽量な美学デザイン
  • 急速なプリファブリック建築
  • 環境に最小限の破壊
  • 多様な交通設備
エヴァークロス鋼橋の概要
EVERCROSS スチールブリッジの仕様
エヴァークロス 鋼筋橋 ベイリーブリッジ (コンパクト-200,コンパクト-100,LSB,PB100,中国-321,BSB)
モジュール式ブリッジ (GWD,デルタ,450型など)
トラス・ブリッジ ウォーレン・ブリッジ
アークブリッジ,プレートブリッジ,ビームブリッジ,ボックスビアーダーブリッジ
吊り橋 ケーブル橋
浮遊橋など
設計の幅 10Mから300M 単一スパン
輸送方法 単車道,二重車道,多車道,歩道,ETC
負荷容量 AASHTO HL93.HS15-44,HS20-44,HS25-44,
BS5400 HA+20HB,HA+30HB
AS5100 トラック-T44
IRC70R A/Bクラス
NATO STANAG MLC80/ MLC110 について
トラック-60T,トレーラー-80/100Tnなど
鉄鋼の種類 EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 グレード55C
AS/ NZS3678/ 3679/ 1163/ グレード350
ASTM A572/A572M GR50/GR65
GB1591 GB355B/C/D/460Cなど
証明書 ISO9001,ISO14001,ISO45001,EN1090,CIDB,COC,PVOC,SONCAPなど
溶接 AWS D1.1/AWS D15
AS/NZS 1554または同等の規格
ボルト ISO898,AS/NZS1252,BS3692または同等の規格
ガルバニゼーションコード ISO1461
AS/NZS 4680
ASTM-A123
BS1706
または同等の
プリファブリック 懸垂 架け橋 鋼筋ロープ 橋 簡単で迅速な設置 7
